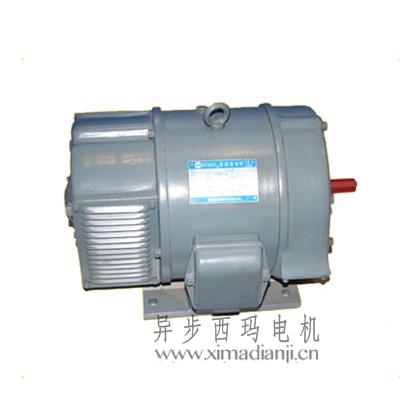

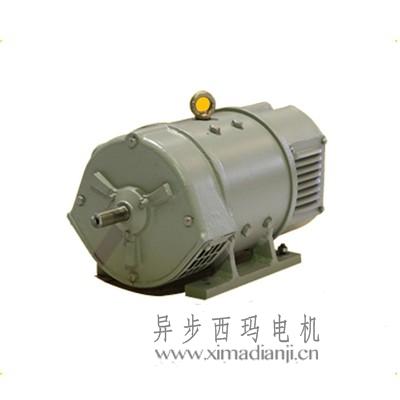

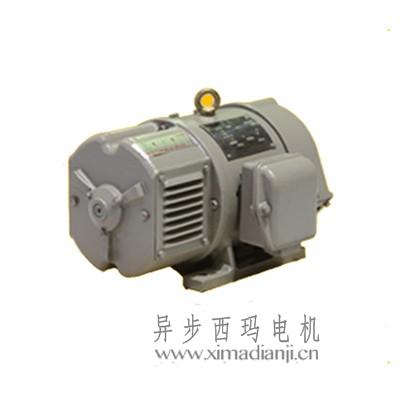

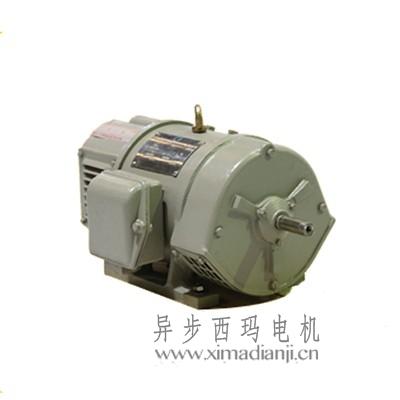

一、Z2系列直流電機概述

　　1、符合標準：JB1104-68部頒標準系列小型直流電機。

　　2、適用于一般正常的工作環境。電機作一般傳動用，發電機作為一般直流電源用，調壓發電機作蓄電池組用。

　　3、勵磁方式：電機為帶有少量穩定繞組的并激或他激勵磁。電機的他激勵磁電壓制成有110伏或220伏兩種。電機額定電壓110伏的僅有他勵電壓110伏一種。

　　4、電機可用三角皮帶、正齒輪或彈性聯軸器進行傳動，不使用電機軸承受軸向推力。

　　5、根據使用要求可制成濕熱帶地區使用的具有防潮、防霉、防煙霧性能的濕熱帶型（TH）直流電機，應另行協議。

　　6、電機基本系列為自通風電機，當降低外施電樞電壓向下調速時，轉矩隨轉速下降而相應的降低。

　　7、電機為一般工業用小型直流電機，其電動機適用于恒功率調速范圍不大于2:1，過載能力不大于1.5倍額定轉矩的電力拖動。可使用于金屬切削機床、造紙、染織、印刷、水泥等工業。發電機可作動力電源，照明或其他恒壓供電。

二、Z2系列直流電機結構及安裝型式

　　1、電機為單向圓術形軸伸，根據用戶要求。可制成雙軸伸。1-6號機座號電機按概述第4條傳動方式均能傳遞額定轉矩，而7-11號機座，換向器端軸伸用聯軸器傳動，能傳遞額定轉矩，用三角皮帶式正齒輪傳動只能傳50%的額定轉矩。

　　2、臥式電機的出線盒位置，從軸伸端視之在機座左側，根據用戶要求，可將出線盒位置制成在機座的右側，但必須在訂貨時注明。

　　3、Z2系列直流電機可在正轉或逆轉情況下正常工作。

　　4、Z2系列發電機及調壓發電機的旋轉方向從軸伸端視之為逆時針方向，根據使用要求亦可制成順時針方向旋轉的發電機或調壓發電機，但訂貨時需注明。

三、Z2系列直流電機產品性能

　　1、直流電機基本系列電機電樞電壓為1110V；220V兩種，額定轉速為3000r/min，

1500r/min,1000r/min，750r/min，600r/min共和國種。技術數據見表3。

　　2、直流發電機基本系列額定電壓均為115V，230V兩種，額定轉速2850r/min，

1450r/min；960r/min共3種，技術數據見表4。

　　3、直流發電機基本系列額定電壓為110V/160V和220V/320V兩種，額定轉速為2850r/min

和1450r/min兩種，技術數據見表5。

　　4、除以上三種基本系列電機外還派生電樞電壓180V，技術數據見表6，電樞電壓440V技術數據見表7，特殊規格技術數據見表8。

　　5、除以上所列的數據外，任何一個規格的電機都可派生成其他等級的電壓（但不得超過該規格允許的最高電壓）和相應的功率及轉速，但應另行協商。

四、Z2系列直流電機產品訂購說明

　　西瑪Z2系列小型直流電機訂貨須知訂貨時須注明電機的型號及具體規格（包括勵磁方式、旋轉方向、出線盒位置、是否雙軸伸、結構型式等），例如Z2-62 13千瓦220伏1500轉/分他激電動機，他勵電壓220伏，臥式機座帶底腳，端蓋有凸緣。

　　配套的異步電動機、變阻器等附件，電刷、刷握等備件的供應，或有特殊要求（如供濕熱帶地區使用）和須外文說明文件者應在訂貨合同中注明。

　　訂貨時須注明電機的型號及具體規格（包括勵磁方式、旋轉方向、出線盒位置、是否雙軸伸、結構型式等），例如Z2-62 13千瓦220伏1500轉/分他激電動機，他勵電壓220伏，臥式機座帶底腳，端蓋有凸緣。

　　配套的異步電動機、變阻器等附件，電刷、刷握等備件的供應，或有特殊要求（如供濕熱帶地區使用）和須外文說明文件者應在訂貨合同中注明。

五、Z2系列直流電機產品技術參數

電機的基本出線方向面對傳動軸（非轉向器端）發電機為左出線，基本旋轉方向均為面對傳動端順時針旋轉。

在下列條件下，本系列電機均可連續使用：
1. 海拔不超過1000米。
2. 周圍空氣溫度不大于40度。
